3.実験結果 | ||||||||||||||||
3−1.実験データの処理 | ||||||||||||||||

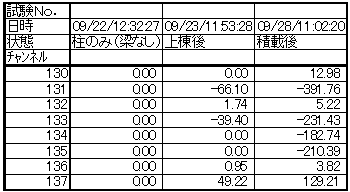

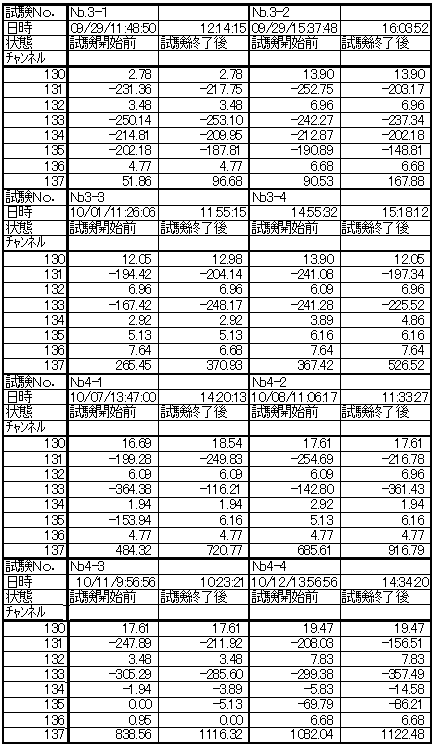

柱軸力値(柱のみの時の柱頭ロードセル値を0としたとき) | ||||||||||||||||
表4 | ||||||||||||||||
表5 | ||||||||||||||||

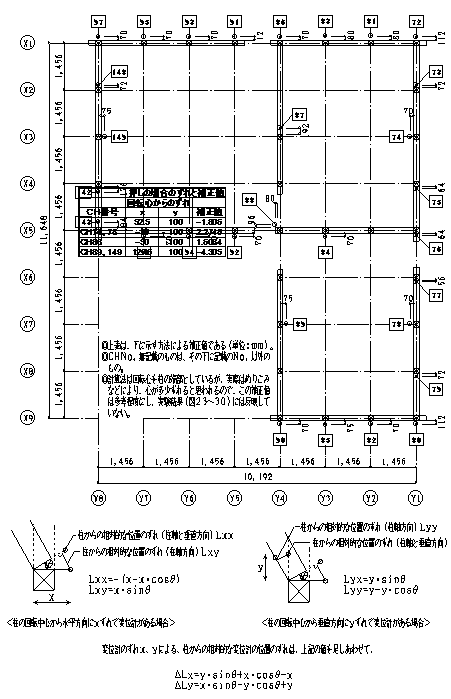

図20 土台−梁間変位量計測位置と測定値補正計算表 | ||||||||||||||||
3−2.実験結果 | ||||||||||||||||
3−2−1 実験結果 | ||||||||||||||||
|
||||||||||||||||
(3)の図中のカウンターウェイト値(□の中の値)に無記述の場合は計測できなかったか、またはロードセルの設置がされてない場合で、?印はその値が疑わしい場合を表す。 図の右側の□中は水平荷重(鉄骨架台から計算)、□下の値はジャッキ部の荷重を示す。 また、柱頭金物の○印横の楕円中の値は金物に作用している荷重値、各節点の数値は梁浮き上がり値を示す。 一覧表は、載荷方向各構面水平耐力Q、Qによる鉛直力Plへの変換効率 Pl/Q、柱ロードセル計測値から推定されるカウンターウェイト値CWL(補正前CWl)、浮き上がり計測値から推測されるカウンターウェイト値CWU、浮き上がり範囲をモデル化して計算したカウンターウェイト値CW1・CW2、各カウンターウェイト値の比較のための比を示している。 |
||||||||||||||||
|
||||||||||||||||

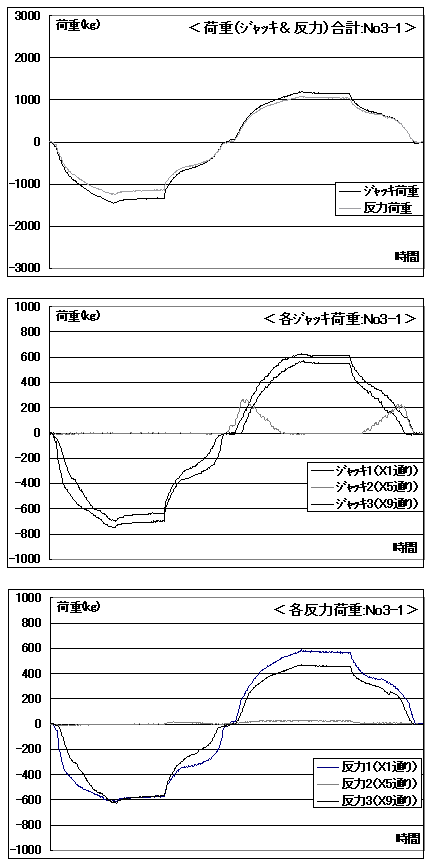

図12 No3−1 実験結果(荷重−時間関係グラフ) | ||||||||||||||||
図13 No3−2 実験結果(荷重−時間関係グラフ) | ||||||||||||||||

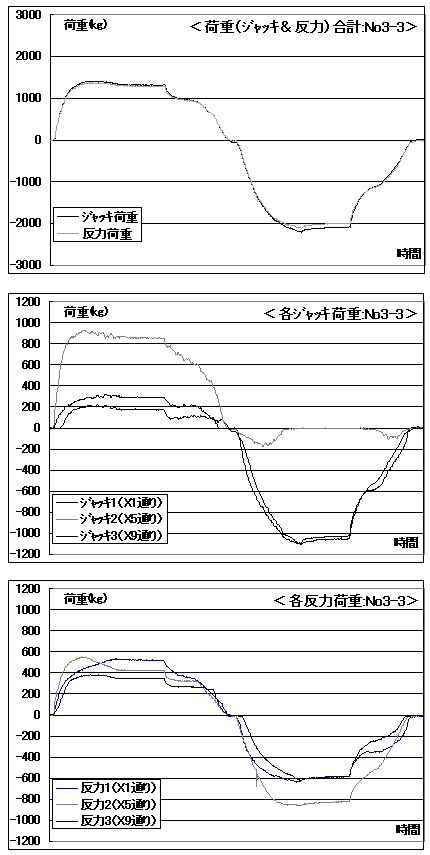

図14 No3−3 実験結果(荷重−時間関係グラフ) | ||||||||||||||||

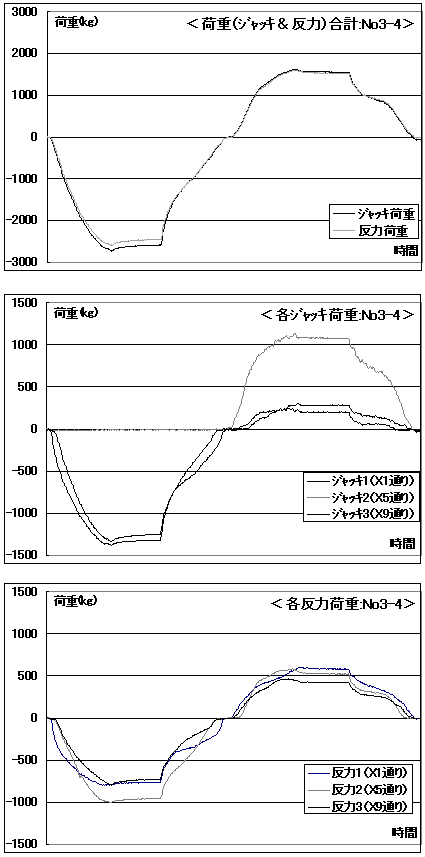

図15 No3−4 実験結果(荷重−時間関係グラフ) | ||||||||||||||||

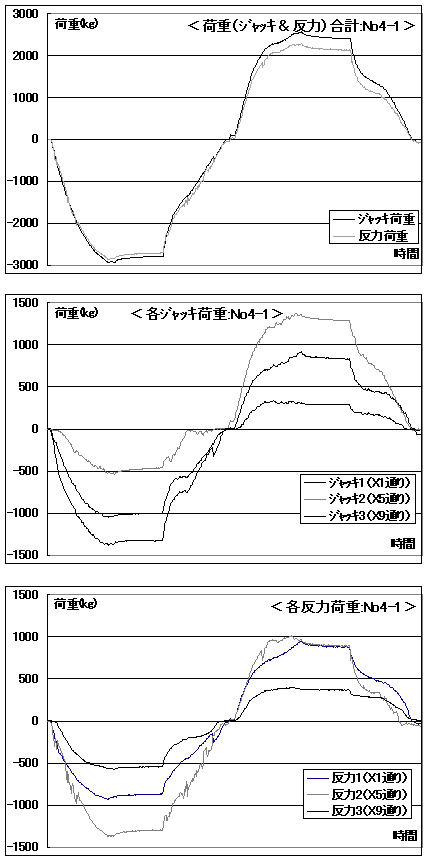

図16 No4−1 実験結果(荷重−時間関係グラフ) | ||||||||||||||||
図17 No4−2 実験結果(荷重−時間関係グラフ) | ||||||||||||||||

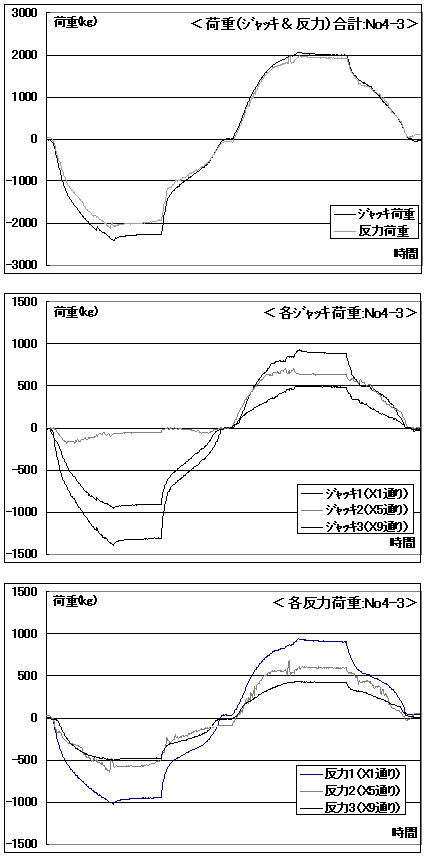

図18 No4−3 実験結果(荷重−時間関係グラフ) | ||||||||||||||||

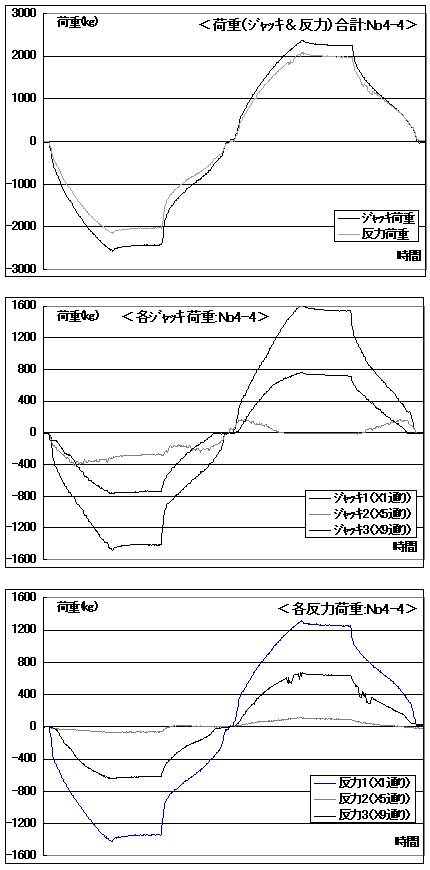

図19 No4−4 実験結果(荷重−時間関係グラフ) | ||||||||||||||||
|
||||||||||||||||

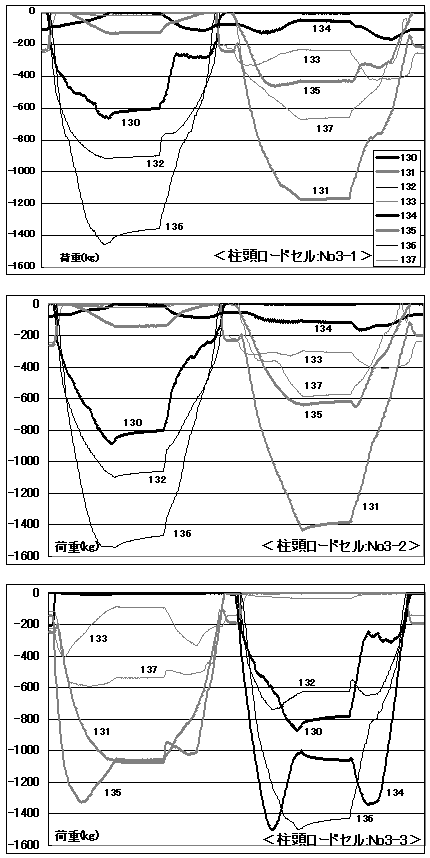

図20 柱ロードセル値実験結果(No3-1〜3-3) | ||||||||||||||||

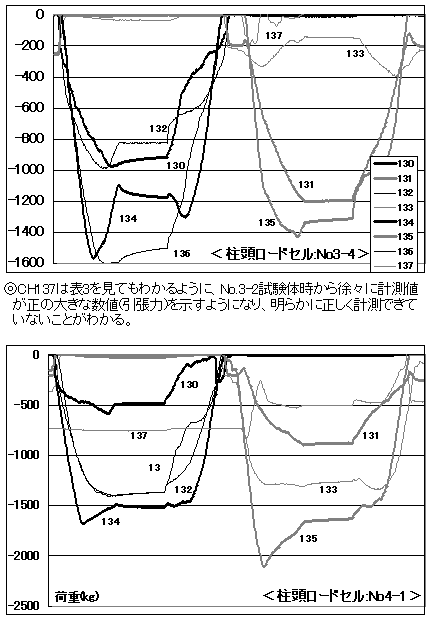

図21 柱ロードセル値実験結果(No3-4〜4-1 | ||||||||||||||||

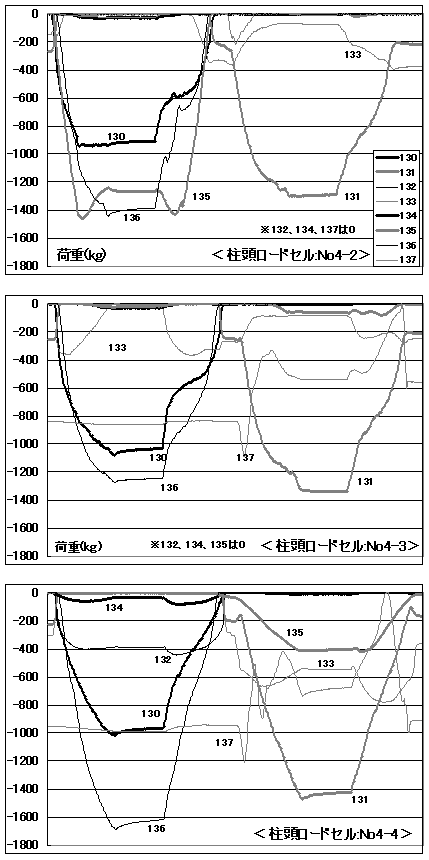

図22 柱ロードセル値実験結果(No4-2〜4-4) | ||||||||||||||||
●<たはら・まさる> 構造設計家 「木構造建築研究所 田原」主宰 http://www4.kcn.ne.jp/~taharakn 大阪工業大学大学院 建築学科 客員教授 月刊杉web単行本『杉という木材の建築構造への技術活用』 http://www.m-sugi.com/books/books_tahara.htm |
||||||||||||||||
